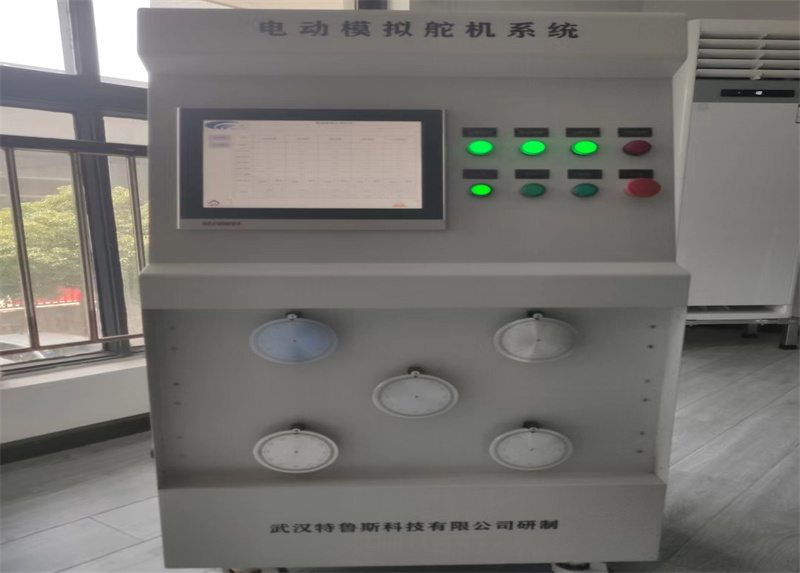

産品描述：系統與控制器之間使用動态鏈接庫作為中間接口，動态鏈接庫中封裝了對控制器$的各種操作的函數。在軟件的底層硬件模塊中，加入對DLL中各函數的調用(yòn∑g)及參數傳遞。
産品特點：

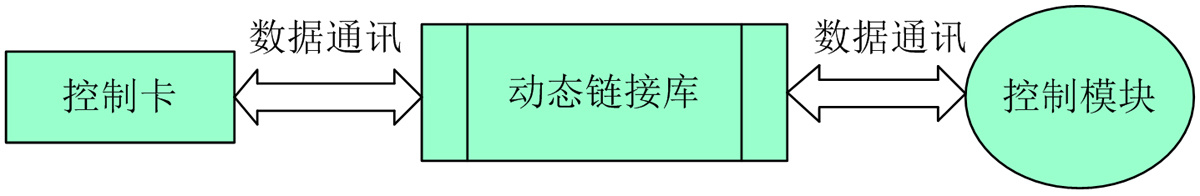

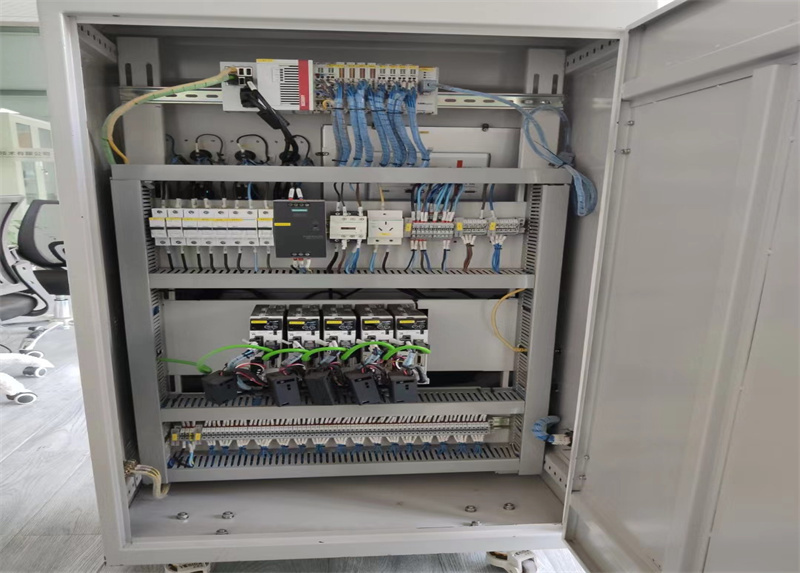

其結構如圖1所示。
圖1 硬件接口設計
控制層主體采用基于IEC61131-3的編程标準進行設計，關鍵®要點涉及如下：
(1). 圓盤控制的位置指令由外部接口通過±10V的信号給定，控制器采集到之後進行角度位置标定，随後轉為實際角度值作為設定的指令位置，模拟量的輸入信号為差分信号;
(2). 圓盤當前實時位置的更新底層由總線完成并顯示，通過模拟量±10V标定後₩對外部接口進行輸出，模拟量的輸出信号為差分信号。

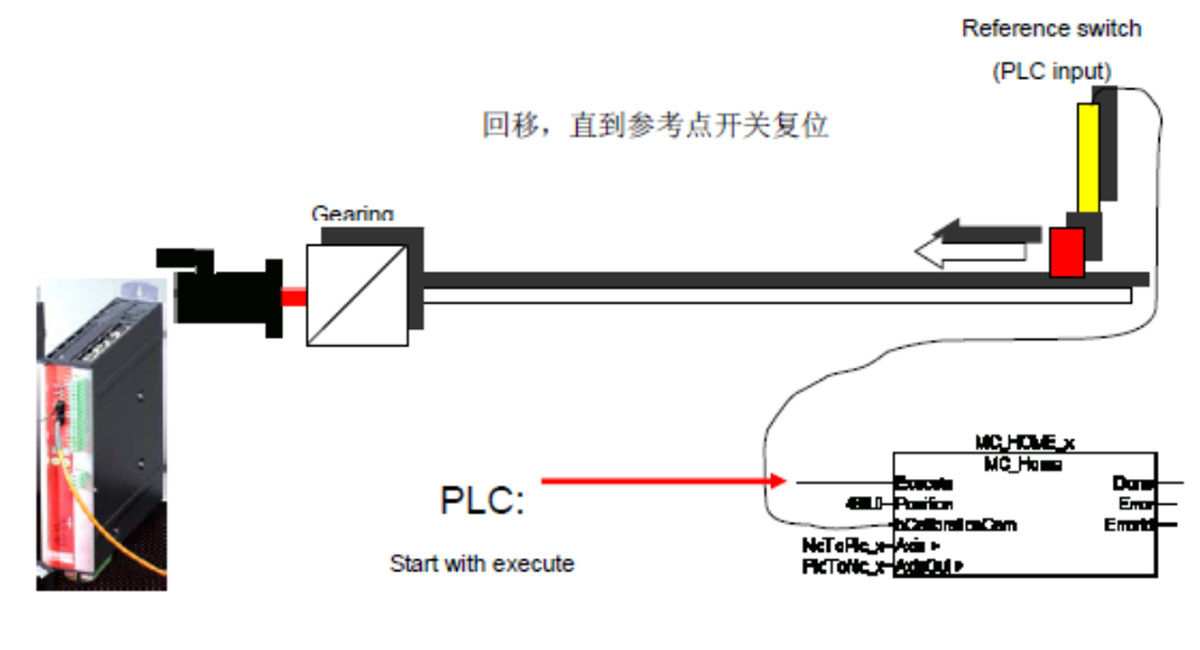

(3). 回參設計：回參調用控制器內部的回參函數MC_Home完成圓盤1-圓盤5的回參♣。回參具體原理設計如下：
圖2 回參原理示意
(4). 根據項目涉及要求，各軸的回參及手動/自動控制均相互獨立不受影(yǐ™ng)響。
(5). 設備采集接口信号包含外部設備CAN通訊數據幀、±10V舵角指令信号、±PWM信号;
(6). 設備輸出接口信号包含：外部設備CAN通訊數據幀、±10mA輸出信号、4-20mA輸出信号、±10V實際舵☆角反饋信号。
