包覆自動化裝置

所屬分類：

石油化工

< 返回列表

　　  産品描述：管道內壁現有加膠塗膠工藝現在均由人( rén)工作業完成，工人勞動強度大，且加膠量、刮塗膠≠質量均得不到保證。為解決以上問題，特研發加膠刮膠系統一套，對整個加膠刮膠過程實現自(☆zì)動化。

　　 産品特點：

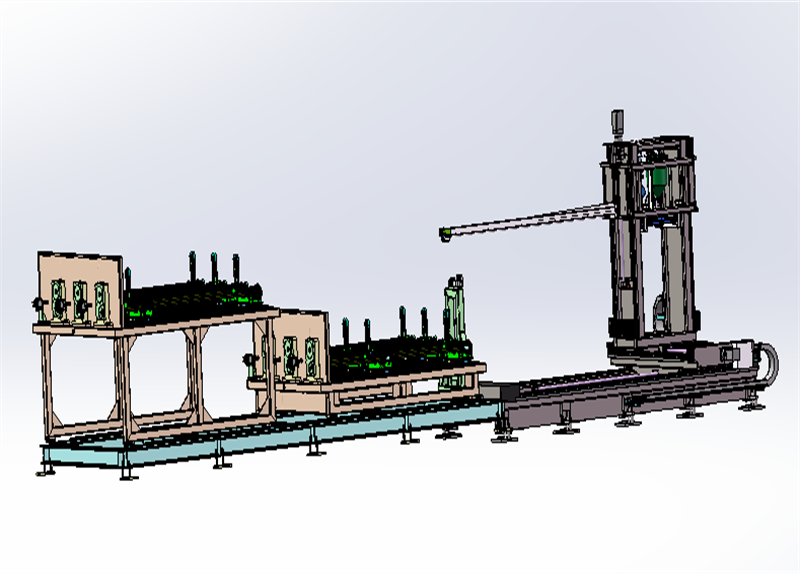

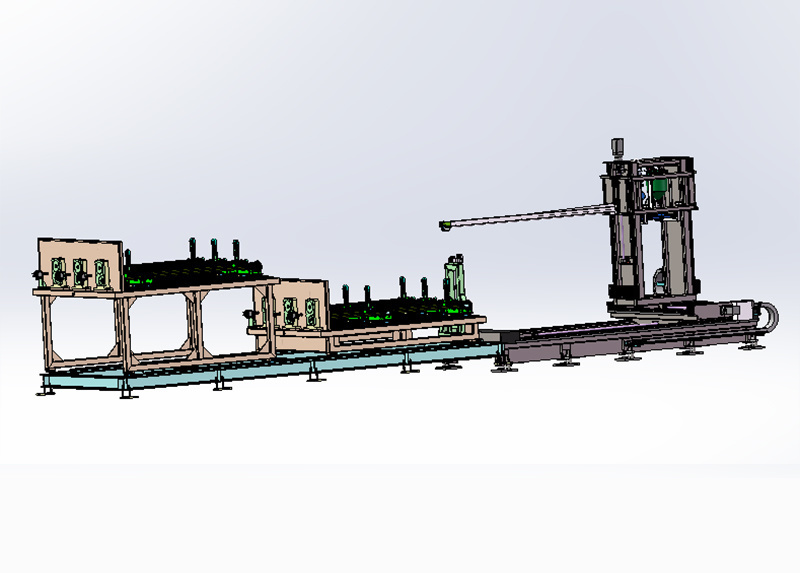

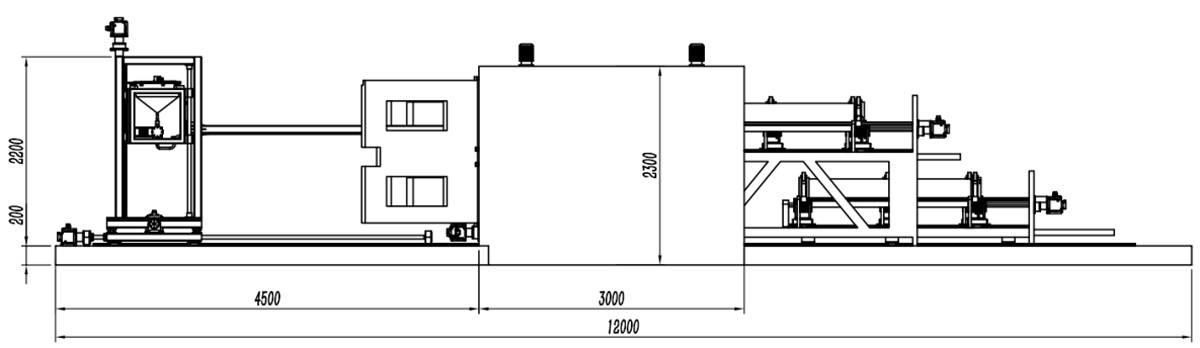

設備本體包括載料車、塗膠房和三軸坐标機構。受控設備示意圖：



1

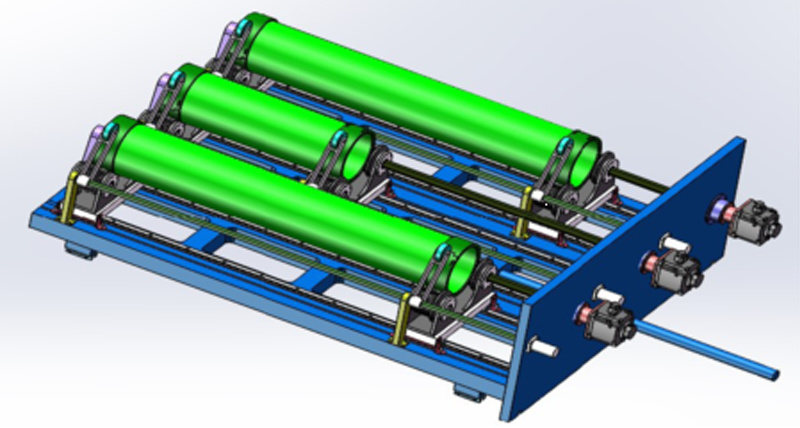

　　裝料車由上、下兩台殼體轉運車構成。該小車利用行吊将各種不(bù&)同型号的殼體吊裝到不同的滾輪工位上。利用滾輪前後上下限位。然後将整個小(xi♦ǎo)車利用滾珠絲杆副、變頻電機驅動駛入溫控箱并定位，再利用傳動組件上(s÷hàng)的同步帶摩擦力驅動殼體旋轉。達到旋轉殼體，定位殼體的目的(d♦e)。



1



　　兩台殼體轉運車在大、小車變頻電機後分(fēn¥)别裝有減速位開關、端部保護極限開關，主要用于水平移動的位置檢測，為車體準确定位提供位置反饋信号♠。車體平移由變頻器驅動變頻電機。

　　每台殼體轉運車上有三套殼體旋轉驅動裝置，采用變頻電機驅動。

　　每套殼體旋轉驅動裝置上裝有殼體夾緊設備，采用氣動驅動轉角汽¶缸，電磁閥控制氣源開閉。夾緊位置反饋信号采用限位開關。
