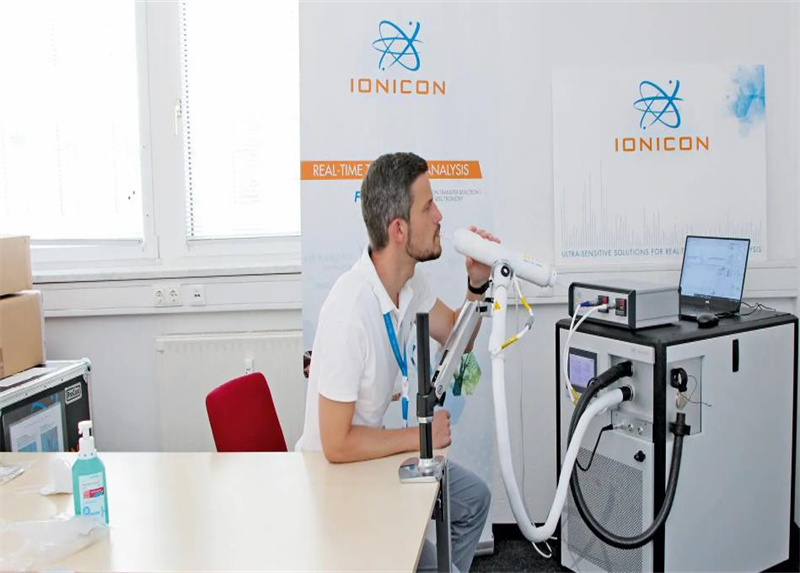

        奧地利 Ionicon 公司生産的(d£e)質譜儀在很多應用中都被用作痕量氣體分析儀，尤其是在醫學研究領域。新加$坡也有一套這樣的系統，通過使用倍福可φ(kě)靠且長期可供的控制技術取得了突破性進展，并成為(wèαi)臨時批準的新冠病毒檢測設備。

       PTR-TOF 系統是一款具有極高(gāo→)靈敏度的檢測儀，用于非侵入性呼氣診斷。據 Ionicon 介紹，檢測儀每秒鐘(zhōn±g)可記錄一個完整的光譜，能夠處理大量信息，同時(sh₹í)具有高靈敏度和質量分辨力，成為實時呼氣診斷的事實标準ε。

       近年來，基于人體呼出氣體中的揮發性有機化合物("wù)（VOC）的檢測已成為一個快速增長的領域。肺$泡與血液進行氣體交換後，肺泡中的二氧化碳通過呼氣排到體外，氧氣由肺泡進入血液。這種交♣換也适用于揮發性代謝物（內源性化合物）或已被消耗​或先前吸入的 VOC（外源性化合物）。對人體呼出氣體 VOC 進行采樣是(sh'ì)非侵入式的，既簡單又快速。

        在實時呼吸診斷方法中，不需要準備樣品就α可以直接對呼出的氣體進行診斷分析。記錄完整的呼吸周期可以提供呼氣末（肺泡）部分的β(de)濃度，也可以提供吸入（室內空氣）的濃度，這兩者都可以通( tōng)過軟件輕松提取。這樣可以即時出具結果，避免因樣品收集和儲存而經常出現的難題。另外，實時(sh'í)診斷可能是測量降解速度超快的不穩定化合物的唯一方法。¥

        采用非侵入式方式快速檢測新冠病毒

        新加坡初創公司 Breathonix 研發出的一款新冠病毒呼氣檢測設備已£經進入臨床試驗階段，據 Ionicon 介紹，臨床試驗結果令人鼓舞。這款便捷的呼氣檢測設備可在一分鐘內檢測出是♦(shì)否感染新冠病毒，目前已獲得新加坡衛生科學局（HSA）的初步批準和馬來西亞衛生部的批準÷。最終目标是在機場、港口等交通樞紐以及體育場館和奧運會等重大賽事★(shì)活動中推廣應用這種呼氣檢測法。

        新檢測程序的高精度分析設備由 Ionicon 開發↑，Ionicon 公司 CEO Lukas Märk 描述道：“新的新冠病毒呼氣檢測法基于我們的 PTR-TOF 痕量氣體分™(fēn)析儀以及我們開發的專用呼氣采樣系統實現。我們的設備可以實時&采集測量數據，然後由研究人員使用專用軟件進行分析。”研究人員↑通過這些數據能夠檢測出新冠病毒生物标志物。

          VOC 在人體呼出氣體(tǐλ)中的濃度非常低。“呼氣檢測法的采樣非常簡單，難的是識别和(hé‍)分類 VOC。我們的分析儀可以從一次呼氣中同時測量數百種 VOC。”L≤ukas Märk 解釋道。呼氣檢測設備可以快速、精确地分析測量結果，在一分鐘♦(zhōng)內檢測出是否感染新冠病毒。在新加坡本地開展的一項探索性臨床試驗中，其準确性達到(d"ào)了 90％ 以上。

Breathonix 目前正與新加坡衛生部（MOH）合作，在新加坡一處陸上關口進行部署試驗，讓入境的 (de)旅客進行呼吸檢測。這套呼吸檢測系統已經在 3 個不同地點進行ε臨床試驗，包括新加坡國家傳染病中心及樟宜機場，另外，他(t→ā)們還與迪拜衛生局以及穆罕默德·本·拉希德醫學與健康科學大學合作，在迪拜進行了(¥le)臨床試驗。

       基于 PC 和 EtherCAT 的通(tō↕ng)用控制技術

       Ionicon 公司的分析系統是質子轉移反應飛行時≠間質譜儀。在這些系統中，氣體樣品通過進樣系統送入反應室，并對樣品氣體中的分↕子進行電離。由此産生的離子通過電場加速，然後穿過一個飛(≈fēi)行路徑，在路徑末端通過探測器對離子進行£定位。它們可以探測出離子的飛行時間，從而測定樣品•的成分。

       Ionicon 公司高級電子工程師(∞shī) Stefan Haidacher 在描述基于 PC 和 EtherCAT 的控制技術的細節時(shí¶)說道：“我們的質譜儀包含用于在其中電離和檢測分子的真空(kōng÷)系統、用于産生真空的泵、用于産生電場的(dσe)精密電源，以及用于進樣和校準系統的流量壓力控制器，以及用于檢測離子的超高速電≥(diàn)子元件。這些系統組件由一台搭載 Intel Atom^® 處理器并安裝有 TwinCAT 控制軟件的 CX50£20 嵌入式控制器進行控制和監測。為了(le&)方便用戶使用并高效地顯示和配置基本系統參數，我們采用了 CP2907 适合控制櫃安裝 的多點觸控控制面闆，面闆配備 7 英寸顯示屏和 DVI/USB Extended 接口。”其中，I/O 産品使用的是 2 通道 EtherCAT 串口端子模塊 EL6022，負責實現與各個系統組件(↑jiàn)的通信，如用于産生高真空的渦輪泵。此外還(h©ái)使用了 2 端口 EtherCAT 拓撲擴展模塊 EK1122 将數據快速傳輸至流量壓力控制(zhπì)器等其它 EtherCAT 設備。Stefan Haidacher 強調了超高速數據通信的重要性：“在我們的σ新開發項目中，我們越來越依賴 EtherCAT 系統總線，尤其是對于時間要求苛刻的控制≠(zhì)任務。”倍福 EtherCAT 端子模塊、IP67 EtherCAT 端子盒以及其它端子排、熔斷器和繼電器布置在 β19 英寸外殼內，用作控制單元，用于為系統組件供電(d♠iàn)并進行控制，包括控制電離室溫度、采集真空壓力電池的測量值，以及控制閥門。

      Ionicon 公司的質譜儀有不同版本和各種≠設備選項可選，可以根據具體的應用領域提供最合适的産品。針對新冠病毒檢測應用(yòn"g)，PTR-TOF 1000 配備了 C6920 控制櫃式工業 PC。Stefan Haidacher 介紹了該系統的主要$優點：“我們的系統在運行期間會不斷産生大量數(βshù)據，這些數據通常通過外置 PC 或筆★記本電腦進行記錄和分析。新冠病毒檢測應用對數據采集系統的(d₽e)穩定性和安全性以及組件的長期可用性的要求越來(lΩái)越高。C6920 具備應用所需的性能，并且能夠集成到我們的系統中，讓我∑們能夠更好地控制整個裝置。到目前為止，倍福的(dΩe)工業 PC 在可靠性和長期可用性方面表現↓非常優異。此外，倍福茵斯布魯克銷售辦事處也為我們提供了很好的支持，在銷售辦事處負責人 Ge×orge Hampel 的帶領下，自 2007 年起，每天都有(yǒ£u)人會向 Ionicon 咨詢自動化新技術都有哪些優勢。”
