新能源高速試驗台
新能源高速試驗台
新能源高速試驗台
新能源高速試驗台
新能源高速試驗台
新能源高速試驗台
新能源高速試驗台
新能源高速試驗台

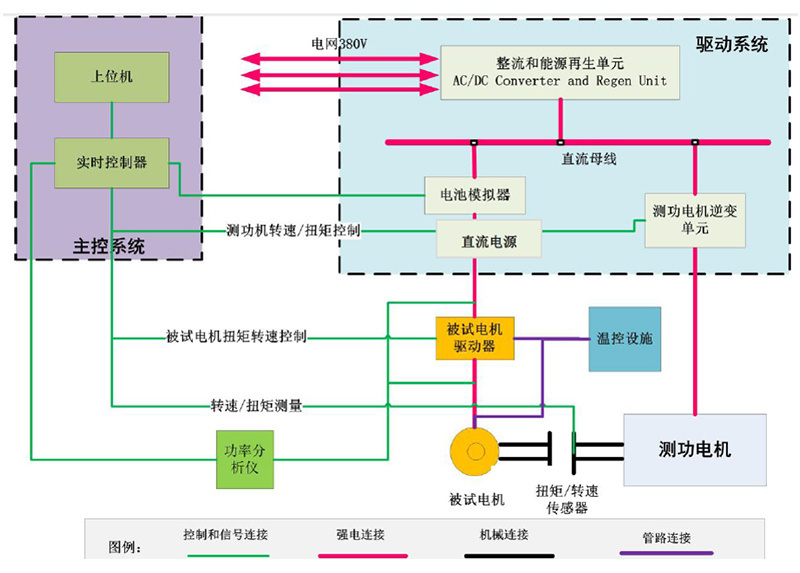

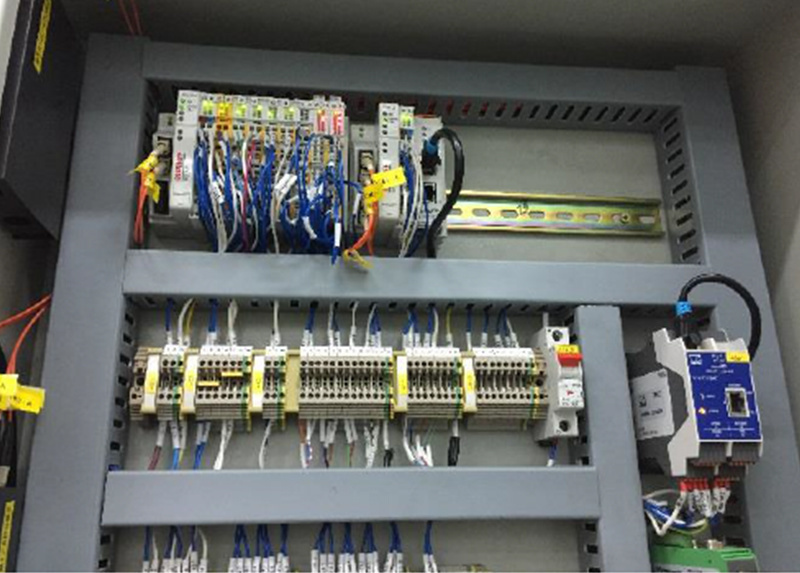

　　 産品描述：該測試台架控制系統由PC控制器和操作面闆等組成。控制台的核心是德國工(✘gōng)業嵌入式PC和基于EtherCAT總線的IO數采組，它的主要工作是采集試δ驗數據、處理打印報表、繪制曲線和貯存試驗數據，另一方面是通過Eth£erCAT總線與驅動櫃通訊，下傳控制方式及設定值;接收上傳的轉速扭矩等實際值。除轉速扭矩之外全部數據的采π集均由BECKHOFF廠家的EL系列模塊來實現,精度和可靠性高、易擴展，并通(tōn÷g)過總線将全部數據傳入主控PC。

      産品特點：

1、為保障試驗安全應提供試驗監控功能，進行台架各級報警參數的設置;

2、測量參數具有二級報警保護，保護參數上下限均可同時設定，工況可人‌為設定;

3、報表及圖形：可自動産生多種報表并産生三維或二維圖形，分(fēn↓)析數據，顯示實時曲線采集頻率更高，曲線數量不受限制;

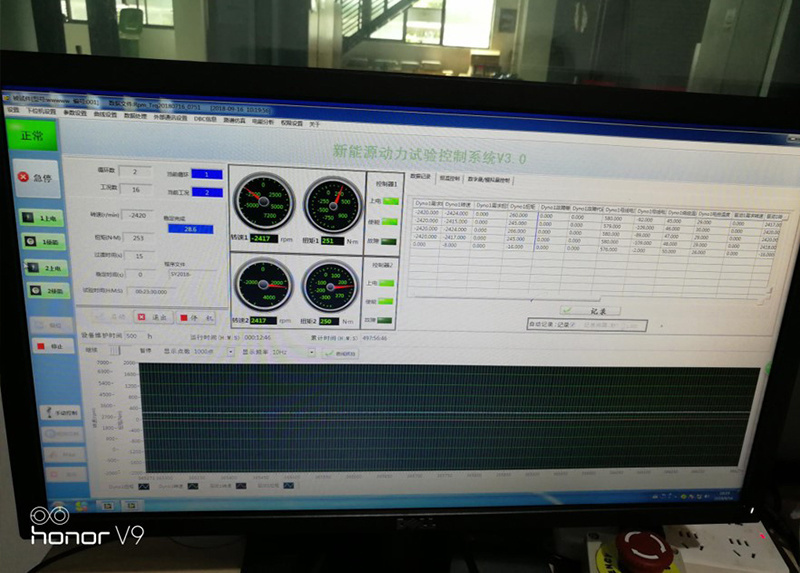

4、試驗循環編輯，試驗過程顯示以及試驗結果處理全程提供圖形化用戶界面;用(yòn♠g)戶可設定并儲存個性化的屏幕顯示。

EtherCAT,IO采集,PC控制器
